TECNICA

MATRICE COMPARATIVA RAPIDA BATTERIE

FORMATO

CODICE
INT.

CHIMICA

TENSIONE
NOMINALE
V

CAPACITA'
NOMINALE
mAh

DIMENSIONI
TIPICHE
L x D

NOTE
TECNICHE

AA

L91

Litio

1,5

2.900

50,5 x 14,5

NON RICARICABILE

LR6

Alkalina

1,5

50,5 x 14,5

NON RICARICABILE

HR6

Ni-Mh

1,2

2.800

50,5 x 14,5

RICARICABILE



AAA

L92

Litio

1,5

1.200

44,5 x 10,5

NON RICARICABILE

LR03

Alkalina

1,5

44,5 x 10,5

NON RICARICABILE

HR03

Ni-Mh

1,2

44,5 x 10,5

RICARICABILE



CR123A

Litio

3,0

1.300

34 x16

NON RICARICABILE



RCR123A

Li-Ion

3,0

900

34 x 16

RICARICABILE



16340

Li-Ion

3,7

900

34 x 16

RICARICABILE



26650

Li-Ion

3,7

4.000

65 x 26

RICARICABILE



32650

Li-Ion

3,7

5.000

65 x 32

RICARICABILE



18650

168A

Li-Ion

3,7

2.800

65 x 18

RICARICABILE



18350

Li-Ion

3,7

900

35 x 18

RICARICABILE



17670

168S

Li-Ion

3,7

1.700

67 x 17

RICARICABILE



14500

Li-Ion

3,7

900

50 x 14

RICARICABILE



10440

Li-Ion

3,7

500

44 x 10

RICARICABILE



NOTA IMPORTANTE

Il codice delle celle Li-Ion ricaricabili è "parlante" ovvero consente di conoscere le misure della cella. Per esempio, nelle celle di tipo 18650 le prime due cifre identificano il diametro (18 mm) mentre le ultime tre cifre identificano la lunghezza (65 mm).
E' necessario precisare che la lunghezza ed il diametro delle celle cilindriche Li-Ion si riferisce sempre alle versioni industriali standard (realizzate con testa piatta e senza circuito di protezione).

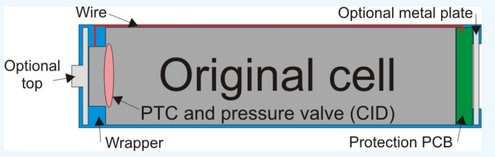

In molti casi, le dimensioni della batteria possono variare di alcuni millimetri in base alla tipologia costruttiva, al produttore della cella e/o alla presenza di alcuni elementi aggiuntivi come:
CIRCUITO DI PROTEZIONE: (PCM) aggiungere da 1,0 a 2,0 mm in lunghezza
POLO
+ SPORGENTE: aggiungere da 1,0 a 2,0 mm in lunghezza
Ne deriva che una batteria di tipo 18650 provvista di circuito di protezione (PCM) e con il polo positivo (CATODO
) sporgente, può arrivare ad una lunghezza di poco inferiore ai 70 millimetri. Questa differenza viene normalmente assorbita dal "gioco" della molla di spinta posta sul tappo delle torce o altre apparecchiature destinate ad ospitare  queste o altre batterie della stessa tipologia. Anche il diametro subisce un piccolo incremento di circa 0,4/0,6 mm dovuto alla presenza della guaina di rivestimento e, nelle versioni protette, di una sottile lamella che collega longitudinalmente il PCM al polo positivo.

Molta attenzione va posta nella scelta del charger, il quale dovrà essere provvisto di alloggiamenti di lunghezza sufficiente a collocare senza sforzo le batterie da ricaricare.
La stessa attenzione vale anche per il diametro INTERNO dei vani delle torce e/o di qualsiasi altro dispositivo destinato ad accogliere le celle ricaricabili.
