PRODOTTI

CHARGER
Intellicharger i4 v. 2

DESCRIZIONE DEL PRODOTTO:

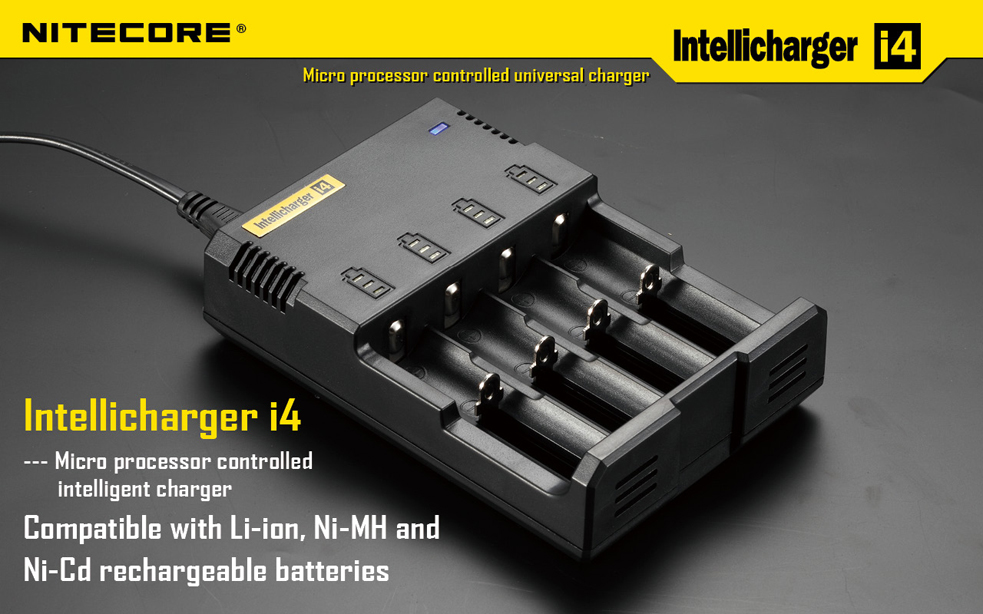

Il caricabatterie Nitecore Intellicharge i4 è il prodotto che tutti aspettavano.  Questa è la versione aggiornata (v. 2.0) con il firmware ed i parametri di carica migliorati. Si tratta di un charger praticamente universale, il sofisticato circuito di controllo intelligente, identifica automaticamente la tipologia di batteria inserita in ognuno dei quattro alloggiamenti. In base alla tipologia chimica individuata (Li-Ion - Ni-Mh - Ni-Cd), viene applicata la corretta combinazione di tensione e corrente di carica. Ognuno dei quattro alloggiamenti è controllato singolarmente dalla CPU in grado di effettuare il monitoraggio indipendente dei quattro canali di carica. Un efficace sistema a triplo LED per ogni canale, indica rispettivamente:

- la correttezza dell'inserzione, evitando i rischi da inversione di polarità (primo LED acceso)
- la fase di carica (secondo LED lampeggiante)
- la carica completa (tre LED accesi)

CARATTERISTICHE TECNICHE:

- Quattro canali di carica indipendenti

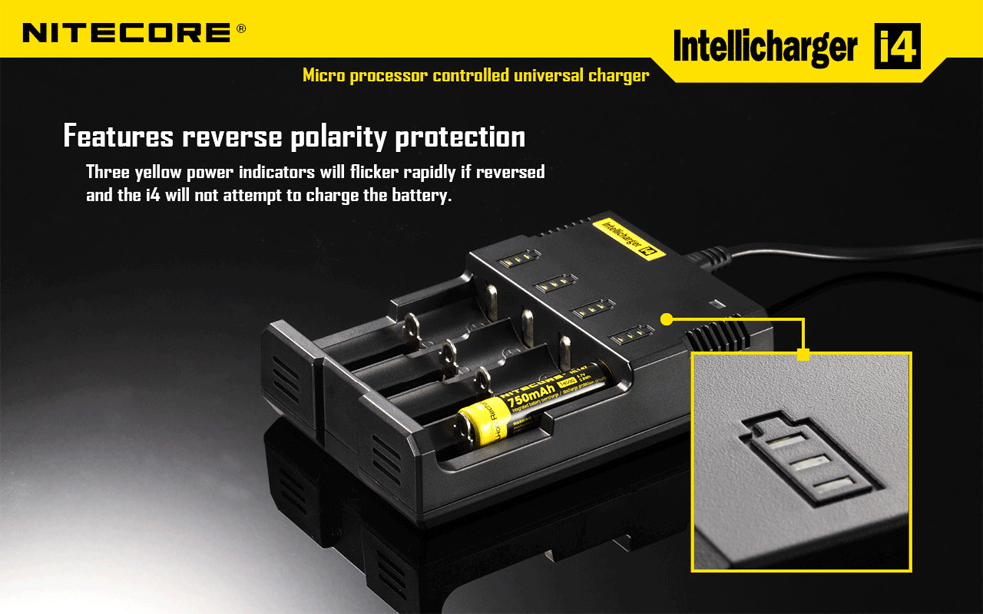

- Protezione dei danni derivanti da inversione di polarità

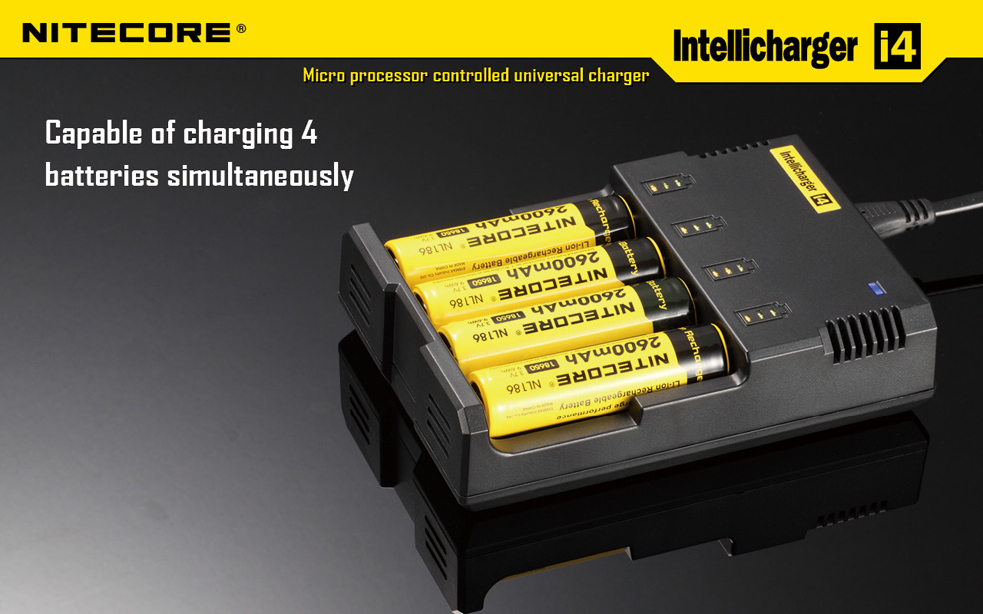

- Carica simultanea da 1 a 4 batterie
- Identificazione automatica della tipologia di batteria inserita
- Identificazione automatica del voltaggio e corrente di carica

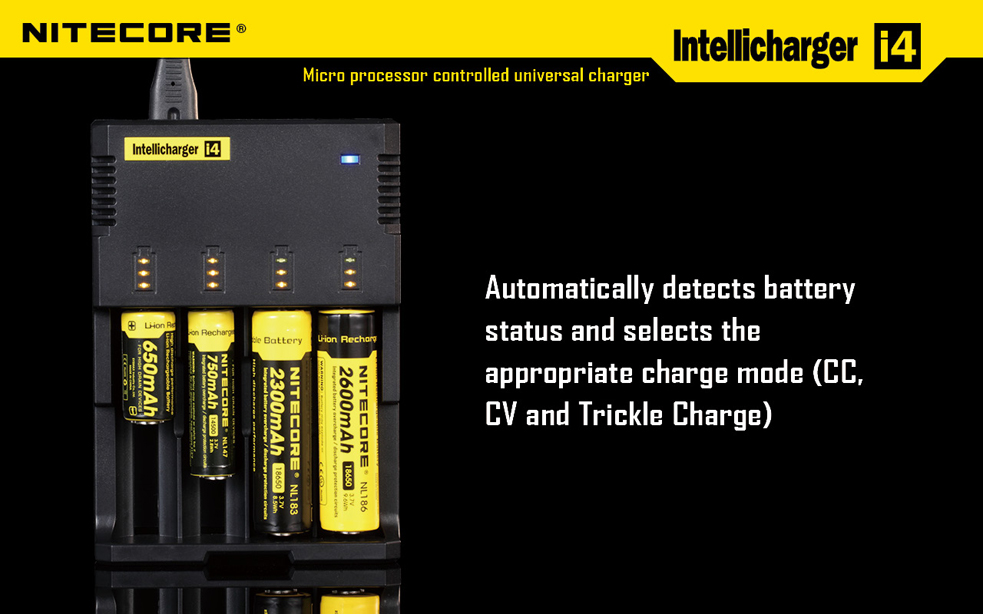

- Applicazione automatica della modalità di carica (CC, CV e Trikle)

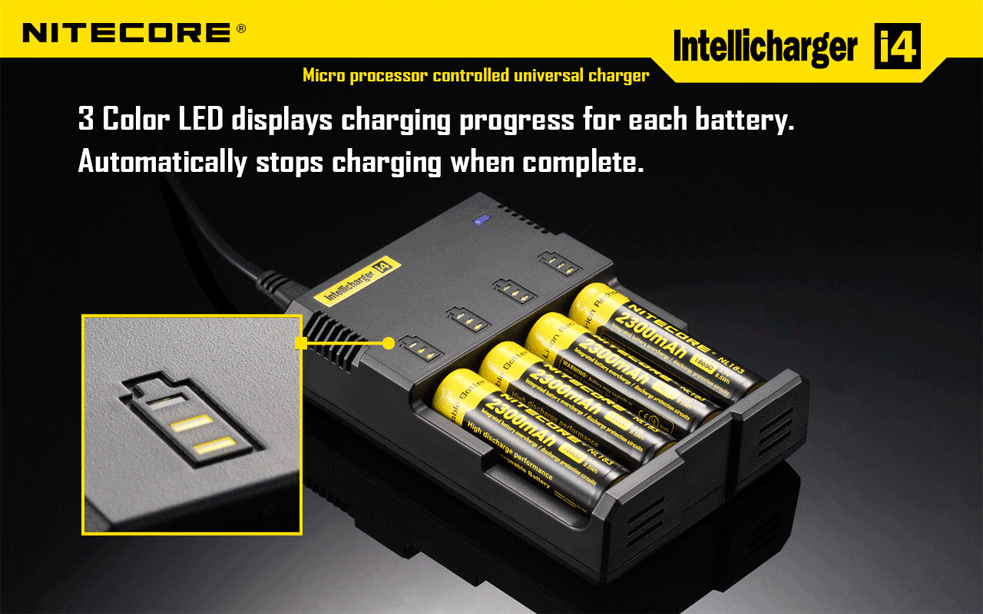

- Triplo LED di monitoraggio per ogni canale
- Spegnimento automatico alla fine del processo di carica

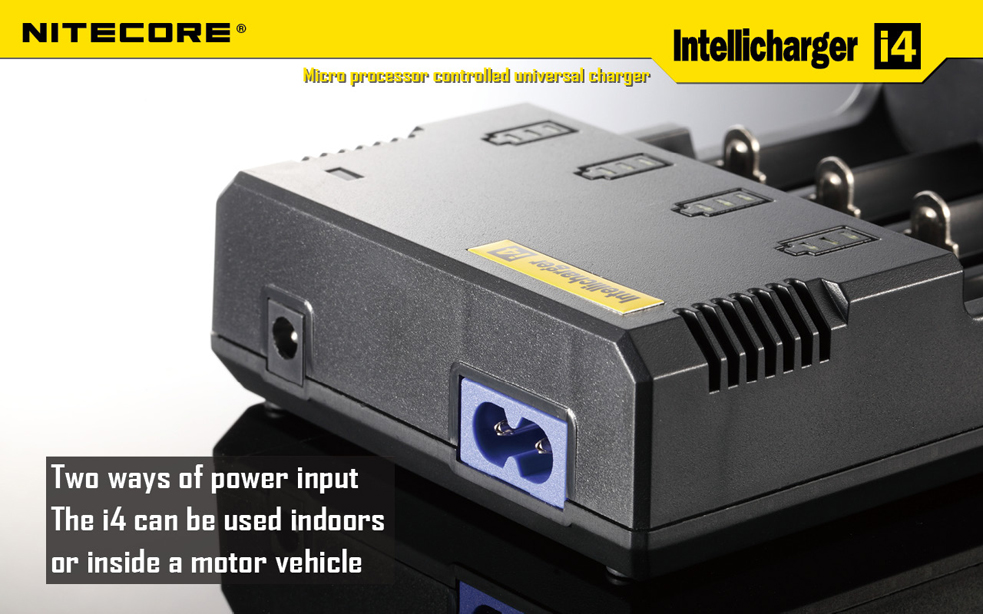

- Utilizzabile su rete 220 V (alimentazione integrata)
- Provvisto di plug per il collegamento alla presa accendisigari auto.
- Certificazioni CE - RoHS

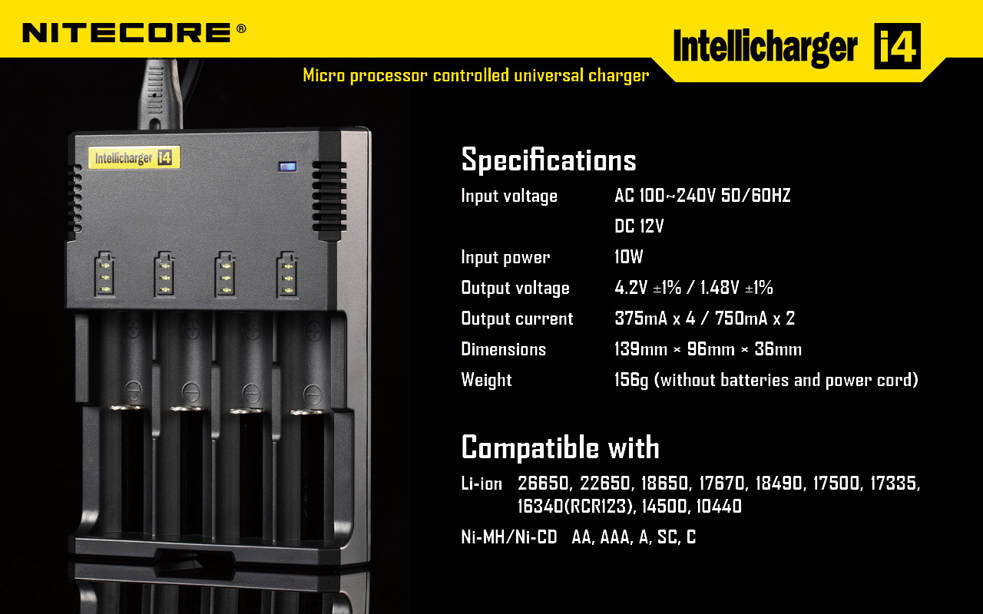

SPECIFICHE TECNICHE:
- Alimentazione: AC 220 V o C.C. 12 V
- Potenza Input: 10 Watt
- Tensione di uscita: 4.2V / 1.4V
- Corrente di uscita: 4 x 500 mA - 2 x 1.000 mA
- Dimensioni: 139 x 96 x 36 mm
- Peso senza batterie: 156 grammi

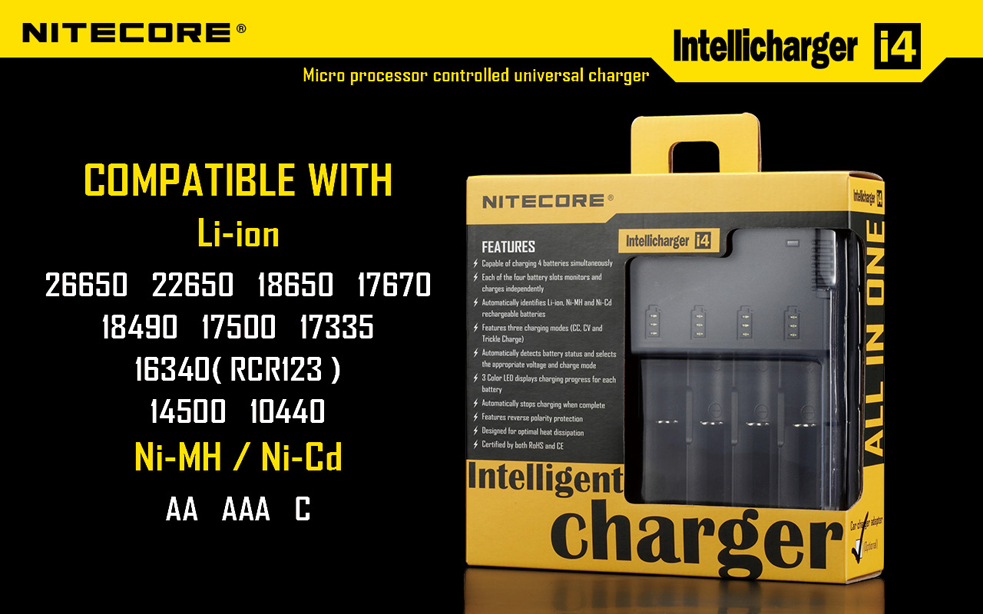

- Compatibile con le seguenti batterie:
-
Li-Ion: 18650, 18350, 17670, 17500, 17335, 16340, 14500, 10440
-
Ni-MH / Ni-CD nei format: A - AA - AAA - SC - C

AVVERTENZE:
- Non ricaricare insieme batterie di tipologia chimica differente da quelle indicate
- Non lasciare incustodite le batterie durante la ricarica
- A fine carica, togliere le batterie dal charger prima di levare la spina

LA PROCEDURA DI CARICA

Il processo di carica di questo prodotto si basa sul "classico" standard circuitale, denominato CC/CV (Constant Current - Constant Voltage) ed è completamente gestito dall'elettronica di controllo, la quale protegge il charger anche dai danni derivanti dalla possibile inversione di polarità delle batterie.

Nel CHARGER è presente un circuito integrato (IC) che controlla le batterie da ricaricare. La modalità controllata significa che l'IC deve essere in grado di operare in tutte le modalità di carica necessarie per le batterie per periferiche portatili:

1 - modalità trickle
2 - modalità a corrente costante (CC)
3 - modalità a voltaggio costante (CV)

Per massimizzare la vita delle batterie e prevenire danni fisici dovuti a surriscaldamento, deve essere utilizzato un ciclo di carica preciso e controllato.  All'inizio, quando la batteria è scarica, viene utilizzata una corrente di "trickle" che è molto più bassa della normale corrente di carica della batteria. Il valore di questa corrente è normalmente pari al 10 % della normale corrente di carica. La corrente di trickle viene fornita alla batteria Li-ion finché essa raggiunge la tensione di 2,75 V. La soglia è rilevata dal caricabatterie e da questo momento il chip controllerà la corrente di carica al suo valore nominale di corrente costante(CC). Quando la tensione della batteria raggiunge 4.2 V, il circuito commuta in modalità CV (Tensione Costante), e regola con precisione la sua tensione di output, impostata a 4.2 V mentre la corrente di carica diminuisce gradualmente finchè raggiunge la soglia chiamata EOF (End Of Charge). Quando si raggiunge questo stato significa che la carica della batteria è stata completata.
