CHARGER
XT-WP2 II

LA PROCEDURA DI CARICA

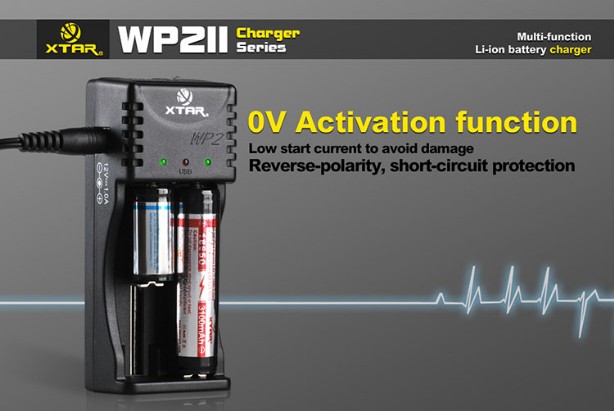

Il processo di carica di questo prodotto si basa sul "classico" standard circuitale, denominato CC/CV (Constant Current - Constant Voltage) ed è completamente gestito dall'elettronica di controllo, la quale protegge il charger anche dai danni derivanti dalla possibile inversione di polarità delle batterie.

Nel CHARGER è presente un circuito integrato (IC) che controlla le batterie da ricaricare. La modalità controllata significa che l'IC deve essere in grado di operare in tutte le modalità di carica necessarie per le batterie per periferiche portatili:

1 - modalità trickle
2 - modalità a corrente costante (CC)
3 - modalità a voltaggio costante (CV)

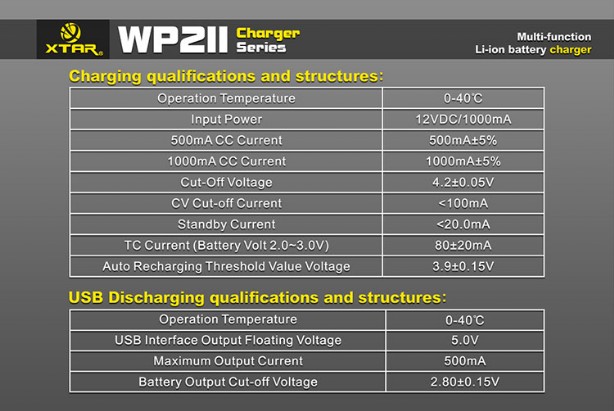

Per massimizzare la vita delle batterie e prevenire danni fisici dovuti a surriscaldamento, deve essere utilizzato un ciclo di carica preciso e controllato.  All'inizio, quando la batteria è scarica, viene utilizzata una corrente di "trickle" che è molto più bassa della normale corrente di carica della batteria. Il valore di questa corrente è normalmente pari al 10 % della normale corrente di carica. La corrente di trickle viene fornita alla batteria Li-ion finché essa raggiunge la tensione di 2,75 V. La soglia è rilevata dal caricabatterie e da questo momento il chip controllerà la corrente di carica al suo valore nominale di corrente costante(CC). Quando la tensione della batteria raggiunge 4.2 V, il circuito commuta in modalità CV (Tensione Costante), e regola con precisione la sua tensione di output, impostata a 4.2 V mentre la corrente di carica diminuisce gradualmente finchè raggiunge la soglia chiamata EOF (End Of Charge). Quando si raggiunge questo stato significa che la carica della batteria è stata completata.

LA PORTA USB:

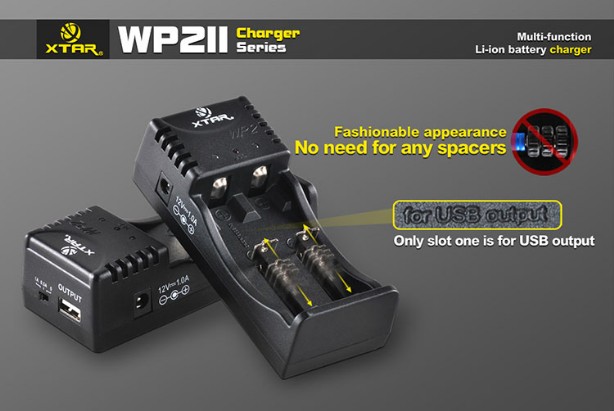

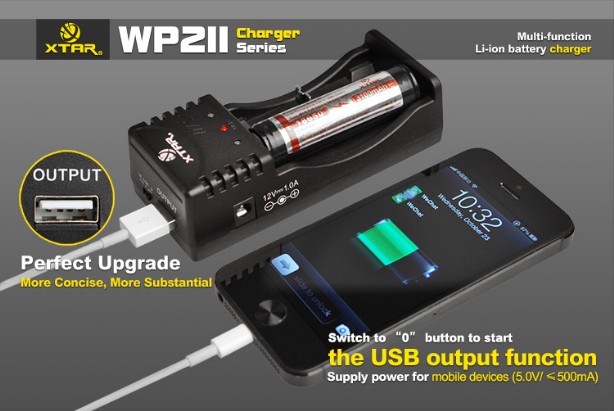

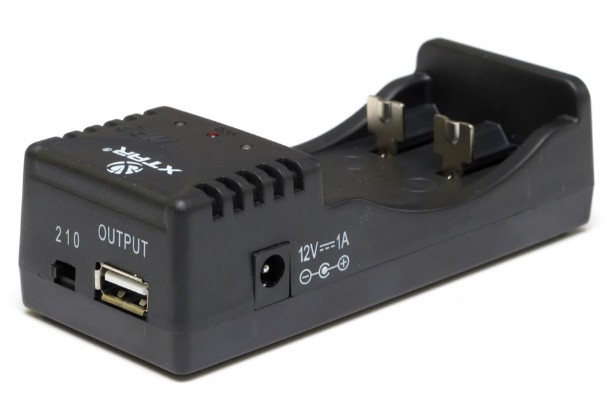

Il nuovo modello del charger Xtar WP2 II è dotato di una porta USB situata su un lato frontale, insieme al selettore a tre posizioni. Mediante  questa porta USB è possibile trasformare il charger in un Battery Pack in grado di produrre in output la tensione di 5,0 V con una corrente max selezionabile di 500/1000 mA pienamente sufficiente per la carica o alimentazione di un gran numero di apparecchiature come telefonini, iPod, iPhone, ecc. ecc.

IL SELETTORE:

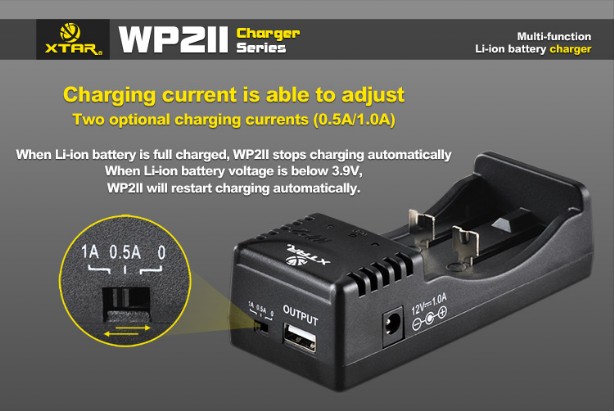

Il selettore a tre posizioni consente di selezionare le possibili modalità di funzionamento (charger o battery pack) e l'intensità della corrente dui due canali di carica 500/1000 mA con le seguenti modalità:

0 - Uso come Battery Pack con out 5,0 V - 500/1000 mA su porta USB
1 - Corrente di carica 2 x 500 mA
2 - Corrente di carica 2 x 1000 mA
