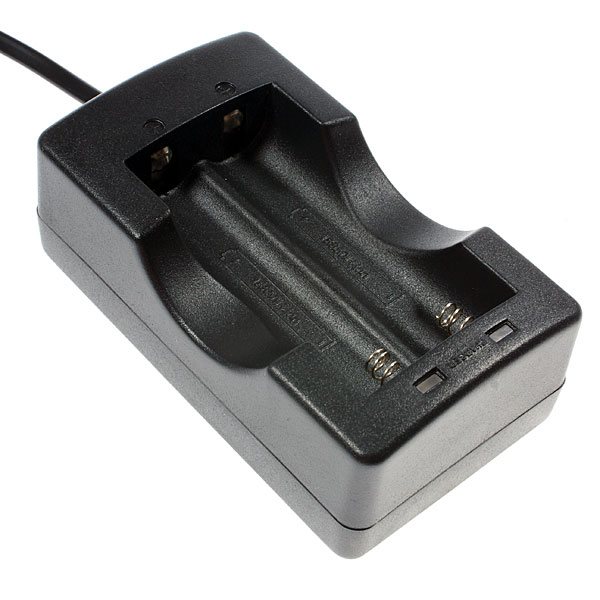

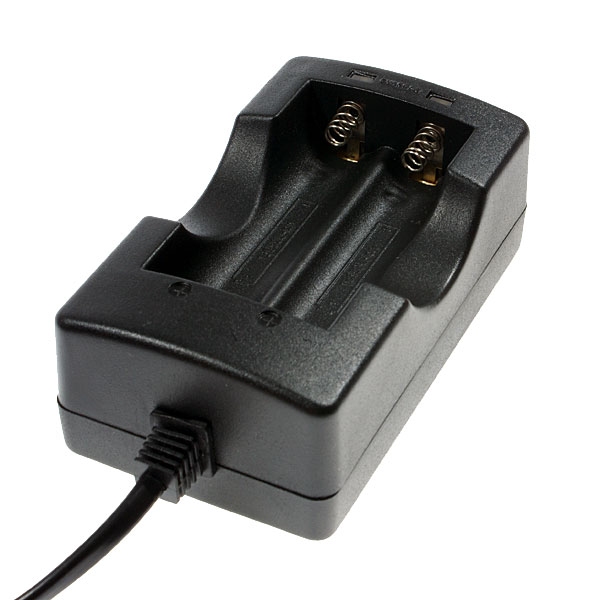

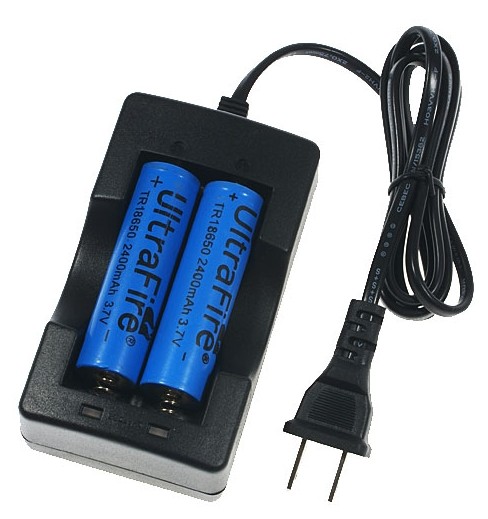

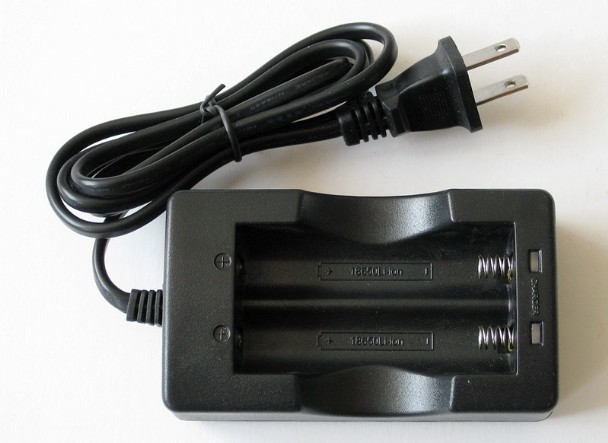

CHARGER
SHT-001
LA PROCEDURA DI CARICA
Il processo di carica di questo prodotto si basa sul "classico" standard circuitale, denominato CC/CV (Constant Current - Constant Voltage) ed è completamente gestito dall'elettronica di controllo, la quale protegge il charger anche dai danni derivanti dalla possibile inversione di polarità delle batterie.

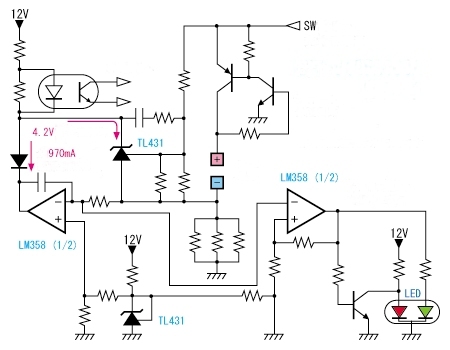

Nel CHARGER è presente un circuito integrato (IC) che controlla le batterie da ricaricare. La modalità controllata significa che l'IC deve essere in grado di operare in tutte le modalità di carica necessarie per le batterie per periferiche portatili:
1 - modalità trickle
2 - modalità a corrente costante (CC)
3 - modalità a voltaggio costante (CV)
Per massimizzare la vita delle batterie e prevenire danni fisici dovuti a surriscaldamento, deve essere utilizzato un ciclo di carica preciso e controllato. All'inizio, quando la batteria è scarica, viene utilizzata una corrente di "trickle" che è molto più bassa della normale corrente di carica della batteria. Il valore di questa corrente è normalmente pari al 10 % della normale corrente di carica. La corrente di trickle viene fornita alla batteria Li-ion finché essa raggiunge la tensione di 2,75 V. La soglia è rilevata dal caricabatterie e da questo momento il chip controllerà la corrente di carica al suo valore nominale di corrente costante(CC). Quando la tensione della batteria raggiunge 4.2 V, il circuito commuta in modalità CV (Tensione Costante), e regola con precisione la sua tensione di output, impostata a 4.2 V mentre la corrente di carica diminuisce gradualmente finchè raggiunge la soglia chiamata EOF (End Of Charge). Quando si raggiunge questo stato significa che la carica della batteria è stata completata.
