I NOSTRI STRUMENTI DI MISURA
LUXMETRO
Abbiamo deciso di dotarci di uno strumento di misura professionale, per metterci nelle condizioni di effettuare una serie di prove tecniche. In particolare, siamo ora in grado di verificare le variazioni dei livelli di flusso luminoso al variare della tipologia o marca delle batterie utilizzate.
Questo misuratore di luce è interessante soprattutto per la sua sensibilità e la grande capacità di misura della luce da 0 fino a 400.000 lux. Lo strumento è dotato di un grande e leggibilissimo display digitale LCD che possiede una rappresentazione supplementare di tipo analogico mediante un grafico a barre. Lo strumento misuratore di luce è registrato secondo CNS 5199 classe II.
CARATTERISTICHE TECNICHE
CAMPO DI MISURA:
Lux 40-400-4.000-40.000-400.000 Foot Candle 240-400-4.000-40.000
RISOLUZIONE: 0,01 lux - 0,1 foot - candle
PRECISIONE: ± 3 % della lettura
INDICATORE F.C. OL= Overload
SENSORE OTTICO: Fotodiodo al silicone
CARATTERISTICA DI TEMPERATURA: +- 0,1 % / °C
CONDIZIONI AMBIENTALI: 0...50°C/ < 80 % H.r.
DISPLAY: LCD da 3½ posizioni
ALIMENTAZIONE: 6 x batterie micro AAA Li-Ion
DIMENSIONI: Sensore Ottico 100 x 60 x 27 mm - Strumento: 135 x 72 x 33 mm
PESO COMPLESSIVO: 250 gr
NORMATIVA DI RIF.TO: CNS 5199 classe II
MULTIMETRO

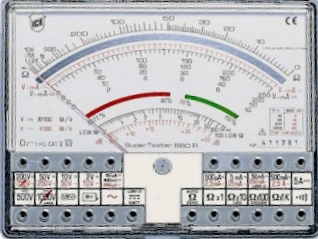

Multimetro analogico ICE 680 R
Strumento ad alta precisione conforme alle norme IEC 1010. Ampiezza di scala 100 gradi. Autoazzeramento elettronico sulle portate ohmmetriche. Galvanometro protetto con diodi al silicio, misure in ohm protette con fusibile e varistori. Custodia antiurto con doppiofondo per l'alloggiamento delle dotazioni e maniglietta per posizionamento dello strumento a 45 gradi. Oltre alle normali letture funzione di prova continuità con segnalazione acustica mediante buzzer, prova diodi, transistor e LED, prova pile 1,5 V e 9 V prova LOW ohm da 0 a 500 ohm. Alimentazione con pila da 9 V, dimensioni 128 x 96 x 35 mm, peso 300 grammi.
ALIMENTATORE

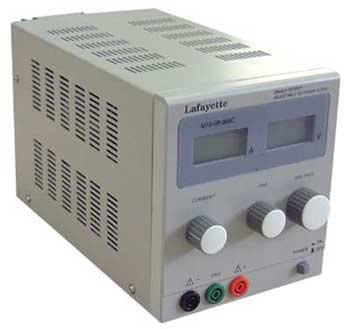

Alimentatore regolabile da laboratorio Lafayette mod. PS-305D
TENSIONE :
- Uscita stabilizzata regolabile da 0,0 a 30,0 Volt in CC
- Regolazione fine (0,1 V)
SPECIFICHE TECNICHE :
Voltaggio d'entrata: 220V AC ± 10% 50/60 Hz
TENSIONE IN USCITA:
- Regolabile da: 0,0 ~ 30,0 V
CORRENTE IN USCITA:
- Uscita regolabile da 0,0 a 5,0 Ampere
- Regolazione fine (0,01 A)
Regolazione fonte:
CV 0.001 + 1 mV
CC 2 x 10-3 + 1 mV
Regolazione carico:
CV < 0.001 + 2 mV (I < 3A)
CV < 0.001 +5 mV (I > 3A)
CC < 2 x 10-3 + 3 mV (I > 3A)
CC < 2 x 10-3 + 5 mV (I > 3A)
Rumore: CV < 0.5 mV rms (I < 3A)
CV < 1.0 mV rms (I > 3A)
CC < 3m A rms

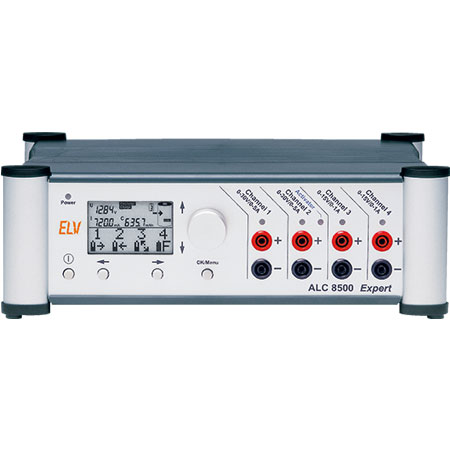

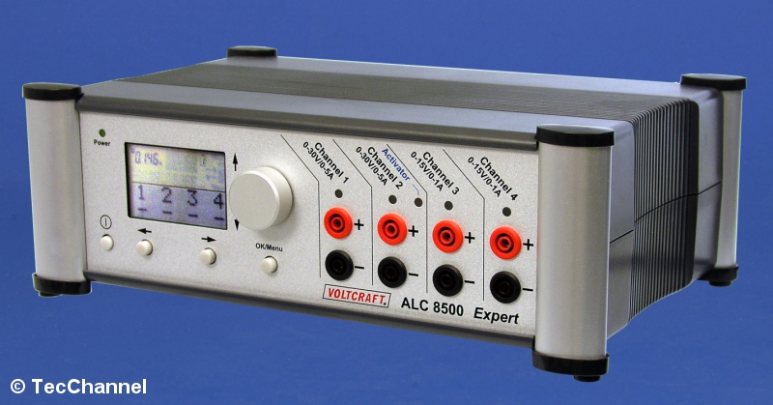

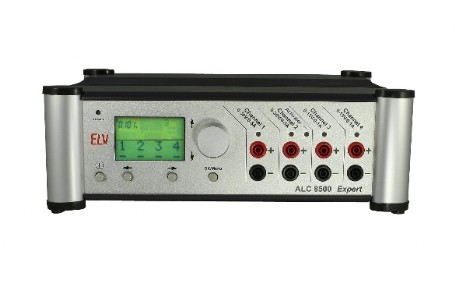

Caratteristiche principali dell’ALC 8500-2 Expert
L’ALC 8500-2 Expert rappresenta l’apparecchio tecnologicamente più avanzato nell’ambito degli strumenti di ricarica ed offre prestazioni e funzioni fino ad ora introvabili in altre apparecchiature. Quattro uscite di ricarica possono svolgere contemporaneamente diverse funzioni. Le funzioni e lo svolgimento dei programmi sono comandate attraverso il grande display grafico retroilluminato; una manopola consente il comando delle funzioni presenti all’interno del menu e la navigazione all’interno di quest’ultimo. L’apparecchio gestisce tutte le tipologie di batterie più importanti come: Nickel-Cadmio (NC), Nickelmetal-idrato (NiMH), gel-piombo, piombo (acido), ioni di litio (Li-Ion) e polimeri di litio (Li-Pol). Grazie alla memoria Flash integrata ed all’impiego della tecnologia più attuale, il software dell’ALC 8500-2 Expert può essere sempre aggiornato. Risulta così possibile ampliare in qualsiasi momento il software ed adattare l’apparecchio a nuove tecnologie di batterie. Lo strumento ALC 8500-2 dispone di 4 uscite separate di ricarica alle quali è possibile collegare contemporaneamente batterie e pacchi batterie; il caricabatteria è in grado di ricaricare contemporaneamente le 4 uscite grazie al circuito elettrico sovradimensionato. I canali di ricarica 1 e 2 sono concepiti per ospitare pacchi batteria formati da un massimo di 20 celle saldate in serie e riescono a fornire ciascuno correnti di ricarica fino a 5 A (in base al numero di celle, confrontare tabella). Per minimizzare le perdite di potenza sono stati adottati degli interruttori a comando secondario. I canali di ricarica 3 e 4 sono concepiti per ospitare pacchi batteria con tensioni nominali fino a 12 V (10 celle); la corrente massima di ricarica pari a 1 A viene in questo caso suddivisa tra i due canali. I parametri di ricarica relativi alle singole batterie possono essere memorizzati in un’apposita banca dati interna e rimangono pertanto disponibili anche in seguito. Non sarà più necessario calcolare ed immettere i numerosi parametri di batterie o pacchi batterie già ricaricati in precedenza dal momento che i dati possono essere recuperati agevolmente dalla banca dati interna. Un elaboratore integrato consente poi la rappresentazione completa delle curve relative alle fasi di ricarica-scarica, senza la necessità di alcun collegamento con il PC. Per la successiva trasmissione dei dati ed il collegamento con il PC, l’ALC8500-2 è provvisto di una porta USB. Un’altra caratteristica distintiva dell’ALC 8500-2 è rappresentata dalla funzione-attivatrice per batterie al piombo integrata, che serve per impedire la formazione di depositi cristallini di solfato sulle piastre in piombo. Tali depositi cristallini si formano prevalentemente nelle batterie al piombo, dal momento che esse vengono usate raramente oppure rimangono spesso inutilizzate per lunghi periodi ed inoltre vengono ricaricate a basse intensità di corrente. La funzione attivatrice consente pertanto di aumentare notevolmente la durata di tali batterie nel tempo. Tale collegamento serve, oltre che per comandare l’apparecchio, anche per visualizzare sul PC i dati contenuti nell’elaboratore. Il software per PC incluso consente poi di ri-elaborare i dati relativi alle batterie. Per valutare lo stato di batterie e di celle si ricorre spesso alla valutazione del livello di tensione sotto carico, criterio particolarmente importante. Per garantire un elevato livello di tensione anche sotto carico è necessario disporre di una batteria con resistenza interna quanto minore possibile. Un apposito strumento per la misura della resistenza delle batterie è stato integrato nell’ ’ALC 8500-2.
Technical data: ALC 8500 Expert
No. of charging channels: 4 (2 x 0–30 V max. 5 A, 2 x 0–15 V max. 1 A total)
Rated battery voltage: Channels 1 + 2 max. 24 V, Channels 3 + 4 max. 12 V
Charging current: Channels 1 + 2 max. 5 A (total charging power max. 40 VA),
Channels 3 + 4 max. 1 A total charge power
Discharge current: Channels 1 + 2 max. 5 A, Channels 3 + 4 max. 1 A
Supports battery technologies: NiCd, NiMH, Pb, Li-ion, LiPo
End of charge detection: Negative voltage difference with NiCd and NiMH, Current/Voltage curve with lead, lead gel, Li-ion and LiPo
Displays: Graphic display LCD
Operating elements: Buttons, rotary pulse encoder
Special functions: Ri measuring battery, lead battery activator (Channel 2), Connection for external temperature sensor, integrated datalogger
P.C. Interface: USB 2.x
Software: Update and upgrade capable via Flash memory using USB
Supply voltage: 230 V - 50 Hz
Dimensions (W x H x D): 315 x 204 x 109 mm

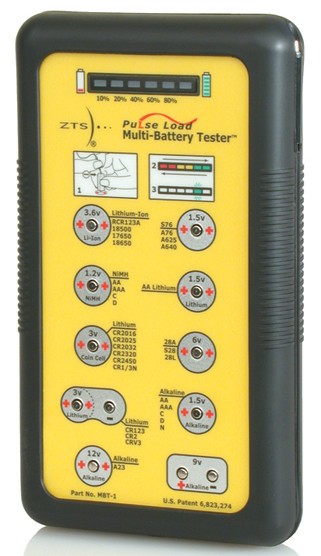

Li-Ion BATTERY TESTER
The ZTS Multi-Battery Tester™ (MBT-1) provides a comprehensive means of testing the state of charge or state of power for more than 30 battery types. This microprocessor-controlled instrument is designed to test popular primary (non-rechargeable) and rechargeable batteries using a patented, high accuracy pulse load test. After a fully automatic test cycle, percentage of remaining battery capacity is indicated on the LED bar display. Battery types are clearly labeled next to appropriate contacts. Negative test lead/probe conveniently stores in seam at side. There are no switches or settings, and test results are easy to understand. Test NiMH, Li-Ion, alkaline, lithium, coin cell, button type and more. Uses 4AA batteries U.S.A. Patents 6,823,274 and D569285.
Testing capability (battery list):
3.6 V Li-Ion rechargeable RCR123A, 18500, 17650, 18650
1.5 V button cell S76, A76, A625, A640, LR44, 357, 303
1.2 V NiMH/NiCd rechargeable AA, AAA, C, D
1.5 V lithium AA L91, AAA L92
3,0 V lithium coin CR1616, CR1620, CR2016, CR2025, CR2320, CR2032, CR2430, CR2450, 58L, 1/3N
6,0 V '28' series [28A, S28, 28L, 544, 4LR44]
3.0 V lithium cylindrical [CR123, CR2, CRV3]
1.5 V alkaline [AA, AAA, C, D, N]
12,0 V alkaline [A23]
9,0 V alkaline & carbon zinc
Power (internal): 4 AA batteries
Display: 6 LEDs - colors green, yellow, red
Pulse Load: magnitude varies according to battery type
Operation: microprocessor-controlled test cycle
Test duration: 2-3 seconds, varies according to battery type
Contact terminals: solid brass, nickel-plated
Dimensions: 8 x 4.5 x 1.25 inches
Weight: approx. 14.5 oz. / 400g (without batteries)
UPC: 856777000169

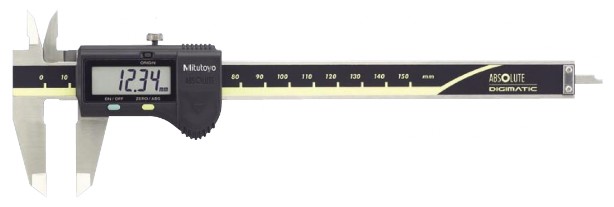

CALIBRO DIGITALE
Mitutoyo mod. 500-181-20
Display: LCD
Functions: Origin Set - Zero Set - Power on/off - Inch/mm conversion
Battery: 1 x SR44
Battery life: Approx. 20.000 hours under normal use
Maximum response speed: Unlimited
Alarm: Low voltage, scale contamination, counting value comp. error
Operating temperature: 0°C to 40°C
